伊仏合弁STMicroelectronics（STマイクロ）は、力率改善（PFC：Power Factor Correction）回路に向けたデジタル制御IC「STNRGPF02」を発売した（ニュースリリース）。いわゆる「デジタル電源」の1つである。対応するPFC回路トポロジーは、インターリーブ方式の昇圧型DC-DCコンバーター回路。出力電力は600〜6kWに対応する。同社によると、「今回の新製品を使えば、従来のアナログ制御品に比べると、設計の柔軟性を高められると同時に、設計期間を短縮できる」という。具体的な応用先は、産業用モーター制御機器やエアコン、溶接機、家電機器、携帯電話基地局、通信用インフラ機器、データセンター機器、無停電電源装置（UPS）などである。

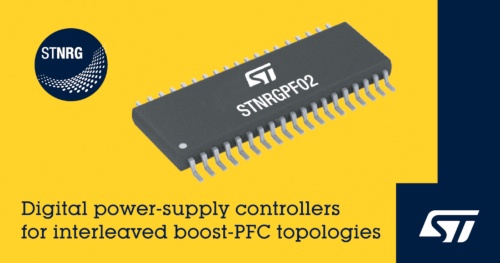

600～6kW出力のPFC回路に向けたデジタル制御IC
STMicroelectronicsのイメージ
[画像のクリックで拡大表示]
デジタル制御回路やアナログコンパレーター、電圧／電流用フィードバックループ回路、駆動／インターリーブ回路、電圧／電流測定回路、ステータスインジケーター、メモリーなどを1チップに集積した。フィードバックループの制御方式は、固定周波数の平均電流モード。インダクターを流れる電流は連続導通モード（CCM）である。スイッチング素子は外付けで用意する必要がある。出力電圧の制御は、アナログ制御方式とデジタル制御方式を組み合わせて実行する。具体的には、内部電流ループに対するハードウエアのアナログPI（Proportional Integral）補償器と、外部電圧ループに対するデジタルPI制御回路をカスケード接続した。この構成を採用することで、高速な負荷過渡応答特性を保証したとする。
集積したプログラム用フラッシュメモリーの容量は32Kバイト。データ用メモリーはE2PROMで、容量は1Kバイト。このほか6KバイトのRAMも集積した。
デジタル制御による突入電流制限機能や、プログラマブルな位相シェーディング機能や、ソフト機能マネジメント機能、チャネル間の電流バランス機能、入力電圧のフィードフォワード機能などを備える。保護機能は、プログラマブルな過電流保護機能や過熱保護機能などを用意した。外部インターフェースとしてUARTを搭載した。これを使って各種パラメーターの書き込みや監視などを実行できる。
パッケージは38端子TSSOP。動作温度範囲は−40〜＋105℃。すでに量産を始めている。1000個購入時の参考単価は2.67米ドルである。なお、同社独自のグラフィカル設計ツール「eDesignSuite」を用意しており、これを使うことで回路設計や外付け部品選択などで利用できる。
